产品型号：UDZ-3W

1、工作原理UDZ-3W保温型磁浮子液位计

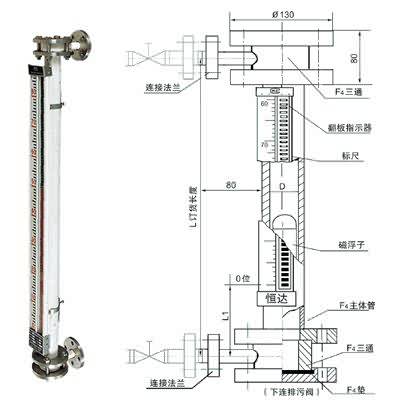

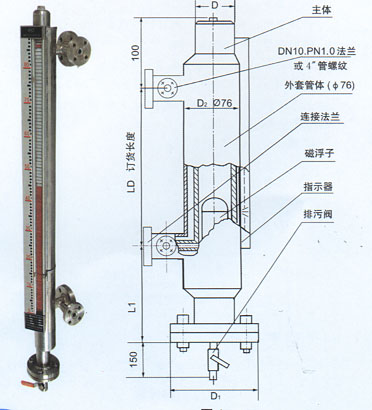

如图所示，UDZ-3W型磁浮子翻板液位计它是在UDZ-3型液位计主体外侧加装一保温夹套，家套内通蒸气等热媒剂或通入冷水等冷媒计，适用于凝固的液体及沸点低的液体，以保证被测介质液位的正确性及稳定性。以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表。主体内磁浮子随液位的升降而上下运动，同时驱使主体外指示器内的双色薄片翻转，有液位时转示红色、无液位时转示黑色。红色和黑色色带间的界线即代表液位高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。

2、基本参数UDZ-3W保温型磁浮子液位计介质粘度: ≤0.15Pa.S
精 度：±10mm

介质密度：≥0.4

介质温度：-30℃-+320℃

测量范围：客户提供

3、安装

检查指示器零位片与连接法兰中心是否成一直线，如有松动，调好后拧紧夹箍螺钉。（用户也可按需自行调节）

将液位计与容器接口法兰面间加密封垫将对接螺钉均匀拧紧。用矫正器将翻板指示器内翻板慢慢从下至上，再从上至下翻转数遍，最后都翻数成白色的面（不能用磁浮子在翻板指示上翻转翻板片）。轻轻放入磁浮子，注意箭头向上（重端向上），切莫放反。装上密封垫及法兰盖，螺钉均匀拧紧。仔细检查各连接部分，完好无误，方可投入使用。
